行业宏观背景与技术范式转移的必然性

当前，全球能源结构正处于向高度电气化和可再生能源主导的深度转型期。随着数字化转型、人工智能（AI）计算中心的爆发式增长以及全球交通电动化进程的加速，现代社会对电力的需求正呈现出指数级的攀升态势。在这一宏观背景下，光伏（PV）发电系统与电池储能系统（BESS）作为新能源基础设施的核心支柱，正面临着前所未有的技术挑战与升级诉求。为了不断追求更低的度电成本（LCOE）并挑战功率密度的物理极限，电力电子技术正在经历一场从底层半导体材料到系统级拓扑架构的全面革命 。

自光伏行业成功将主流系统直流母线电压从1000V提升至1500V以来，系统整体的生命周期成本得到了显著降低。更高的直流电压意味着在输出同等功率的条件下，直流电缆中的传输电流成比例减小，从而大幅降低了系统中的线缆欧姆损耗（I2R），并且允许设计者采用截面积更小的铜制或铝制线缆，直接削减了初期庞大的资本支出（CAPEX）。如今，面向2026年及未来的更长远周期，全球顶级能源智库如S&P Global与Wood Mackenzie的深度行业洞察均明确指出，光伏产业正酝酿着向2000V（2kV）系统架构的重大历史性迭代 。行业普遍预测，在2026年至2027年期间，2000V大型地面光伏电站将在美国和中国等核心市场率先进入规模化商业部署的转折点 。

然而，2000V系统电压阈值的突破绝非原有设备的简单串联或参数的线性放大，它对整个电气生态系统提出了极其严苛的挑战。由于电压的提升，光伏组件的电气绝缘、汇流箱的耐压等级、熔断器及直流开关的灭弧能力，以及最为核心的逆变器功率转换模块，都必须进行彻底的重新设计与底层材料替换 。在传统的1500V系统中，主流逆变器广泛依赖于硅（Si）基绝缘栅双极型晶体管（IGBT）模块，并通常采用两电平（2-Level）或中性点钳位三电平（NPC/ANPC）拓扑。但当母线电压跃升至2000V时，硅基IGBT的物理极限被彻底暴露。一方面，高压硅基器件的开关速度受限于少数载流子的复合时间，导致开关损耗在高频运行时呈现几何级数增长；另一方面，为了达到更高的阻断电压，硅器件必须大幅增加漂移区的厚度，这不可避免地导致了极高的导通压降和传导损耗 。

正是基于对这一技术瓶颈和市场趋势的深刻洞察，倾佳电子（Changer Tech）及其核心技术推广者杨茜，在业内率先扛起了推动宽禁带半导体全面替代传统硅基器件的战略大旗 。倾佳电子作为一家深耕中国工业电源、电力电子设备和新能源汽车产业链的资深半导体分销商与技术方案提供商，提出了振聋发聩的“三个必然”理论：第一，碳化硅（SiC）MOSFET模块全面取代IGBT模块和IPM模块是必然趋势；第二，SiC MOSFET单管全面取代IGBT单管和大于650V的高压硅MOSFET是必然趋势；第三，650V SiC MOSFET单管全面取代SJ（超结）MOSFET和高压GaN器件也是必然趋势 。这一战略论断并非空穴来风，而是建立在碳化硅材料具备极宽的禁带宽度、极高的击穿电场强度以及卓越的热导率这一不可逾越的物理优势基础之上 。倾佳电子力推BASiC基本半导体SiC碳化硅MOSFET单管，SiC碳化硅MOSFET功率模块，SiC模块驱动板，PEBB电力电子积木，Power Stack功率套件等全栈电力电子解决方案。

倾佳电子杨茜致力于推动国产SiC碳化硅模块在电力电子应用中全面取代进口IGBT模块，助力电力电子行业自主可控和产业升级！

为了践行这一技术愿景，并为2000V光储时代提供核心的硬件驱动力，倾佳电子力推中国第三代半导体领军企业基本半导体（BASiC Semiconductor）专为下一代高压光伏最大功率点跟踪（MPPT）及高效储能系统量身定制的战略级新品——BMFC3L120R14E3B3碳化硅MOSFET模块 。该模块极具前瞻性地将1400V高压SiC MOSFET芯片组与飞跨电容三电平升压（Flying-Capacitor 3-Level Boost）拓扑深度集成于一体，为解决高压、高频与高功率密度之间的工程矛盾提供了目前业界最为优雅且高效的终极方案 。

倾佳杨茜的产业布道：打破技术路径依赖

在深入探讨BMFC3L120R14E3B3的技术细节之前，有必要深刻理解倾佳电子及其代表人物杨茜在推动这场技术变革中的生态位。一项具有颠覆性的硬件架构想要在保守的工业电力电子领域获得广泛认可，往往面临着巨大的阻力。传统的逆变器和电源设计工程师对IGBT器件的驱动特性、失效模式以及由其构建的传统两电平或NPC拓扑有着极深的路径依赖 。采用全新的飞跨电容拓扑不仅意味着需要重新设计门极驱动电路、引入复杂的电容电压均衡控制算法，还涉及底层磁性元件的高频化重构 。

面对这些研发门槛，向客户推销单个半导体器件的参数优势，无法真正触动系统级客户的神经。因此，倾佳杨茜致力于成为整体解决方案的赋能者，通过提供涵盖“功率器件+专用驱动芯片+电源管理芯片”的全套生态系统参考设计，帮助客户跨越SiC技术应用的初期鸿沟 。

在倾佳杨茜的技术布道中，其核心逻辑始终围绕着“系统级总拥有成本（TCO）的降低”展开。虽然单颗SiC MOSFET模块的绝对采购成本在当前阶段可能高于传统的硅基IGBT模块，但SiC技术赋予系统的高频开关能力，能够使得庞大且昂贵的无源器件（如电感、电容、变压器）以及散热系统（如液冷板、大型铝挤压散热器）的体积和成本急剧下降 。此外，SiC器件带来的能效提升，在光伏系统动辄长达25年的全生命周期中，能够转化为极为可观的额外发电量收益，进而显著缩短项目的投资回报周期（ROI） 。

更为重要的是，倾佳杨茜将推动国产SiC技术的普及提升到了产业安全与自主可控的高度。在当前错综复杂的全球供应链环境下，电力电子基础设施的底层芯片供应安全至关重要。基本半导体作为本土IDM（集成器件制造）模式的先行者，在碳化硅外延生长、芯片设计到模块封装测试等环节建立了深厚的技术壁垒 。倾佳电子大力推广基本半导体的BMFC3L120R14E3B3模块，旨在利用本土企业强大的定制化研发响应速度和产能保障能力，助力中国新能源设备整机企业在出海竞争中抢占1400V/2000V新一代技术高地，实现从跟随到引领的战略反超 。

突破拓扑瓶颈：飞跨电容三电平（FC3L）的底层架构逻辑

在光伏MPPT升压级及储能双向直流转换中，拓扑结构的选择直接决定了系统的性能上限。在评估BMFC3L120R14E3B3模块时，我们必须从根本上剖析其采用的飞跨电容三电平（Flying-Capacitor 3-Level, FC3L）拓扑相对于传统两电平（2-Level）及对称三电平（NPC/ANPC）架构的压倒性优势 。

多电平拓扑的演进与对比

随着系统电压向1500V乃至2000V迈进，传统的两电平Boost转换器显得捉襟见肘。在两电平结构中，功率开关器件在关断瞬间必须承受全部的直流母线电压。对于2000V系统，考虑到极高的dv/dt引起的寄生电感尖峰电压（Vspike=Lstray⋅di/dt）以及宇宙射线引起的单粒子烧毁（SEB）降额要求，器件的阻断电压额定值必须高达3300V甚至更高。目前，3300V级别的SiC MOSFET不仅制造工艺极为复杂、成本极其高昂，而且其导通电阻呈指数级增加，导致严重的传导损耗，这在追求极致效率的光储应用中是不可接受的 。

为了解决这一物理矛盾，三电平拓扑应运而生。通过引入第三个电压电平（通常为直流母线电压的一半），每个功率开关器件所需承受的电压应力被完美减半 。在三电平架构的细分领域中，主要存在中性点钳位（NPC）、有源中性点钳位（ANPC）、T型（T-Type）以及飞跨电容（FC）四种主流方案 。下表详细对比了这些主流三电平拓扑的综合特性：

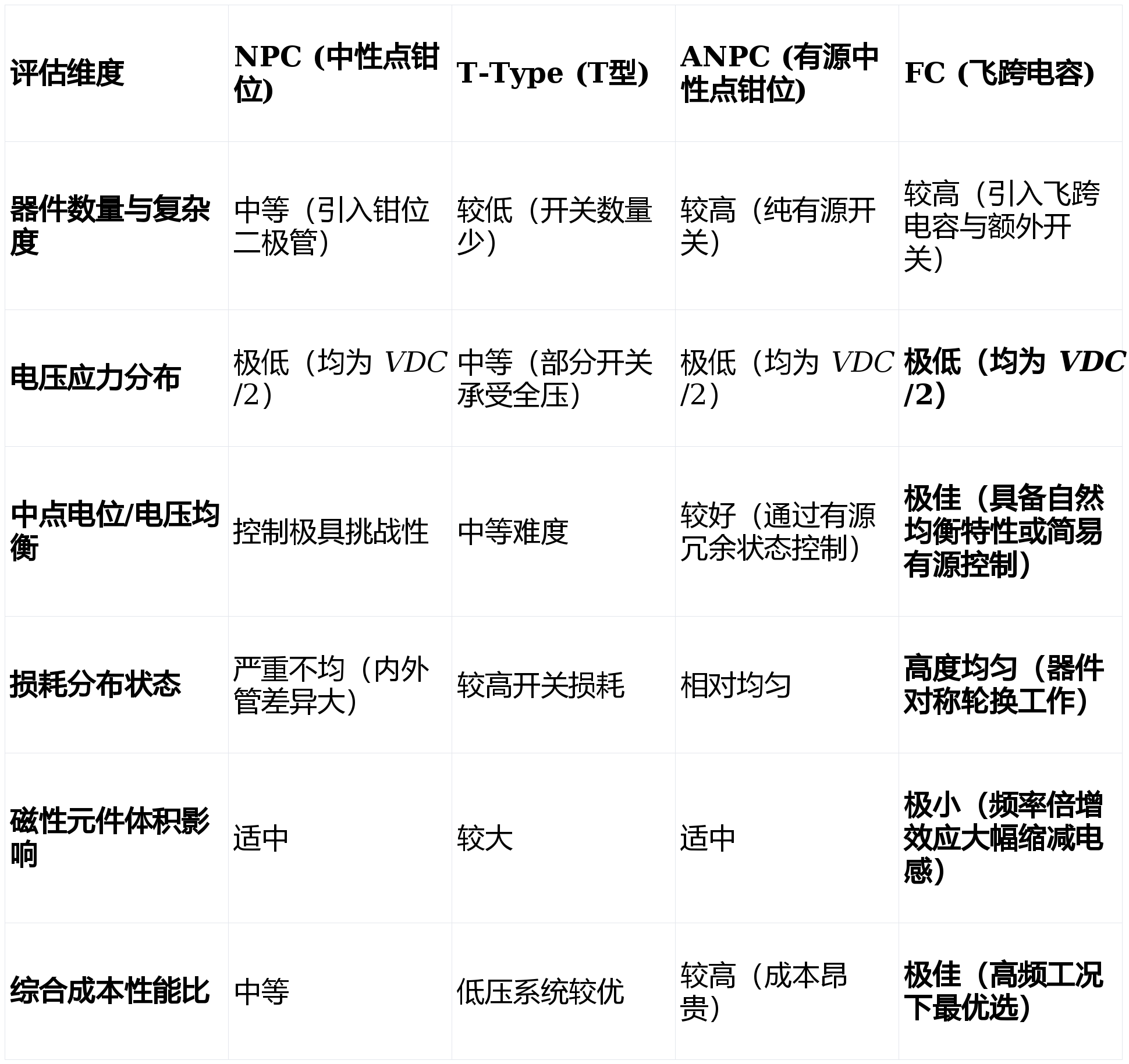

(表1：高压应用中主流三电平拓扑特性比较分析，数据综合来源：)

飞跨电容拓扑的“频率倍增”奇迹

通过表1的对比可以清晰看出，尽管NPC和ANPC拓扑能够降低电压应力，但它们在MPPT Boost升压应用中存在固有的缺陷：首先是损耗分布严重不均，内侧管与外侧管的温度差异导致散热器设计必须向最热的器件妥协，浪费了系统的整体载流能力；其次，它们无法从根本上显著优化庞大的储能电感体积 。

与之形成鲜明对比的是，BMFC3L120R14E3B3所采用的飞跨电容升压拓扑展现出了极强的工程魅力。在该拓扑中，通过精准控制两组功率开关（例如T11与T12）以180度的相位差交错导通，内部被称为“飞跨电容（Flying Capacitor, CFC）”的储能元件会在充放电循环中人工合成出第三个电压台阶（通常被充电至输出电压的一半，VDC/2） 。

这种错相运行机制带来了一个对系统设计至关重要的物理现象——“频率倍增效应（Frequency Multiplication）” 。具体而言，在三电平飞跨电容转换器中，虽然每个SiC半导体器件仅以基准开关频率（例如50kHz）运行，但从外部储能电感的视角来看，其两端承受的电压极性每周期反转两次，导致电感电流的纹波频率直接翻倍，达到了器件开关频率的两倍（即100kHz） 。

根据经典的电感纹波电流计算公式：Iripple=LVL⋅Δt，在电感承受的电压阶跃减半（得益于多电平阶梯波形）且纹波周期缩短一半（得益于频率倍增）的双重叠加作用下，为了维持相同的电流纹波率，FC3L拓扑所需的电感量理论上仅为传统两电平Boost转换器的四分之一 。甚至在与传统对称三电平Boost拓扑的直接对比中，飞跨电容架构也能在不改变开关和二极管规格的前提下，进一步将电感量降低50% 。

电感体积和重量的急剧下降，直接转化为光伏逆变器和储能变换器整体BOM成本的断崖式降低，并极大地提升了系统的绝对功率密度 。行业实测数据显示，当电感电流频率设计在40kHz至50kHz区间时，基于SiC器件的飞跨电容拓扑展现出了整个电力电子行业内最为优异的系统级成本-性能比 。

突破启动难题：预充电网络的创新设计

尽管飞跨电容拓扑具备上述诸多理论优势，但在实际工程落地时，工程师们往往受困于一个棘手的初始化难题：在系统冷启动上电的瞬间，飞跨电容两端的初始电压为零。此时若主开关管直接切入工作状态，器件将承受远超安全裕度的极高瞬态电压，极易导致模块瞬间炸机失效 。传统方案通常需要在系统外部搭建由接触器和功率电阻组成的庞大预充电子网络，这不仅严重拖累了系统的响应速度，更降低了系统的整体可靠性。

基本半导体在设计BMFC3L120R14E3B3模块时，充分彰显了其深刻的系统级洞察力，从模块封装底层彻底根除了这一痛点。在该模块的内部电路原理图（Schematic Diagram）中，除了包含用于主功率转换的SiC MOSFET和升压SiC SBD外，还极具开创性地集成了专为飞跨电容预充电设计的辅助二极管阵列（D13, D23, D14, D24） 。这种高度集成的内部硬件级预充电网络，使得外部控制器无需编写繁杂的软启动电压建立算法，模块在接入母线电压的瞬间即可通过内置的高压SiC二极管迅速、安全地为飞跨电容建立稳态电压 VDC/2 。这一创新设计不仅极大降低了逆变器整机研发人员的开发门槛，更赋予了系统在面临电网电压骤降、负载瞬变等极端动态工况时卓越的鲁棒性。

BMFC3L120R14E3B3模块极限参数与微观特性深度解析

基于基本半导体官方发布的Target Datasheet (Rev 0.1) 详尽数据 ，我们将通过严格的参数对比，深入解析BMFC3L120R14E3B3模块如何在微观物理层面上支撑宏观拓扑的卓越表现。

1400V耐压体系与极致导通特性的完美平衡

对于2000V直流母线的应用场景，结合FC3L拓扑，每个开关器件在稳态下承受的关断电压为1000V。基本半导体精准地将该模块的额定漏源阻断电压（VDSS）设定为1400V 。这是一个极具工程智慧的电压平台：相较于1200V器件，1400V为1000V的工作电压提供了高达400V的充分安全裕度，足以从容应对高频硬开关下不可避免的漏感电压尖峰；而相较于1700V器件，1400V芯片能够采用更薄的碳化硅外延层设计，从而在物理机制上大幅压低了器件的单位面积导通电阻（Specific On-Resistance） 。

(表2：BMFC3L120R14E3B3 MOSFET部分绝对最大额定值，数据来源：)

如表2所示，在极为严苛的90∘C模块外壳温度（TC）下，该模块依然能够提供高达120A的连续额定直流电流输出，而其毫秒级脉冲电流承受能力更是达到了240A 。这种卓越的电流通流能力，完美契合了当前光伏行业组件功率不断突破极限、单组串电流持续攀升的发展趋势。

在导通特性方面，BMFC3L120R14E3B3展现出了SiC材料相比传统硅材的代际压制力。在标准测试条件（VGS=+18V,ID=120A,Tvj=25∘C）下，其典型导通电阻（RDS(on)）仅为极低的10.6mΩ 。更为关键的是，碳化硅材料的导通电阻正温度系数极低。相较于传统硅基CoolMOS或IGBT在高温下内阻剧增的劣势，该模块在逼近热极限的175∘C结温下，其RDS(on)仅温和上升至18.7mΩ 。这意味着系统在全天候高温满载的极端工况下运行，仍能保持极低的导通功率损耗，这对于无风扇设计的被动散热型光伏逆变器具有决定性的商业价值 。

高频化极速开关的动态性能剖析

为了充分发挥FC3L拓扑的频率倍增优势，底层MOSFET芯片必须具备极高的开关响应速度。基本半导体对该模块内部的寄生电容进行了深度优化。

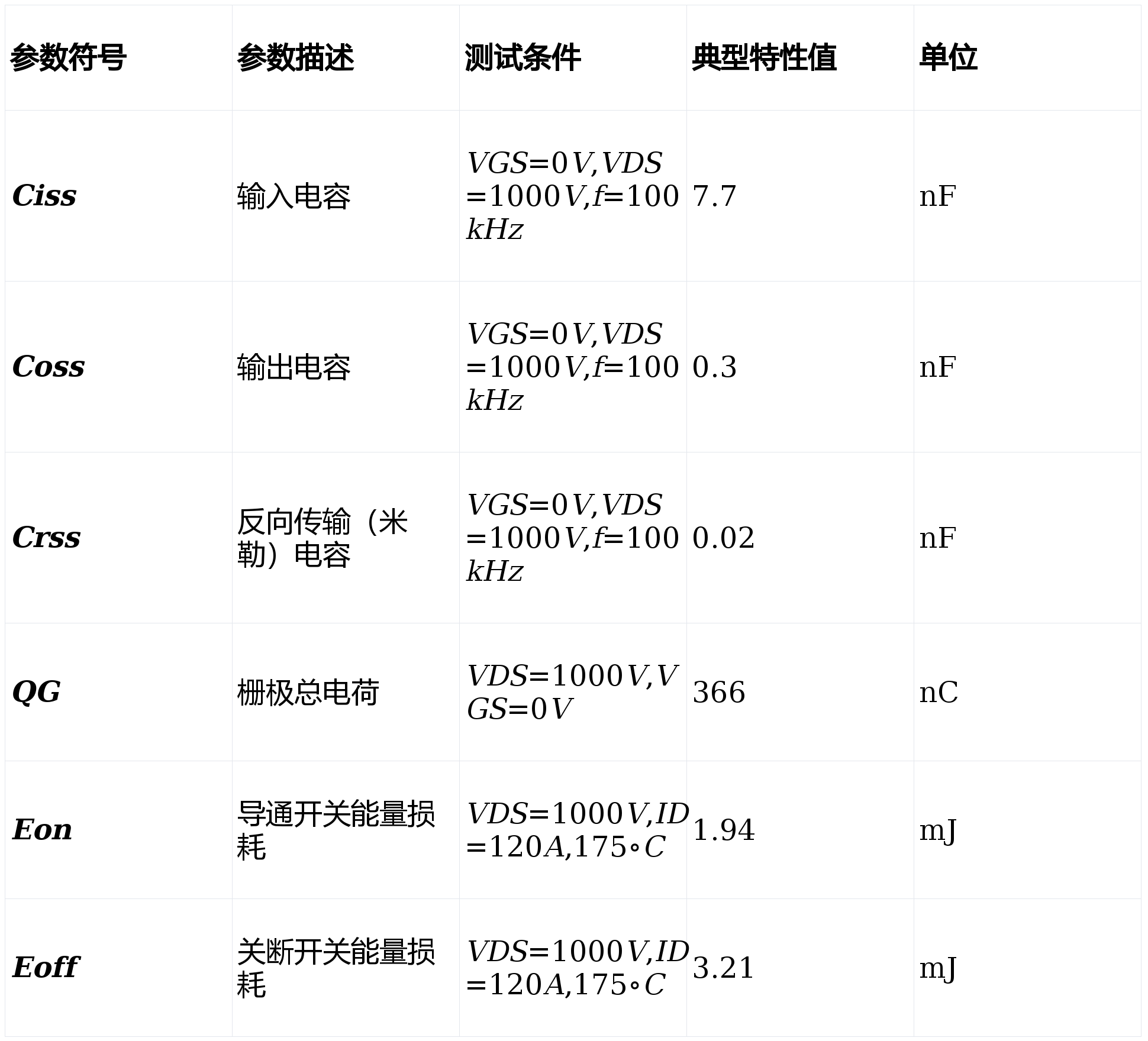

(表3：BMFC3L120R14E3B3 MOSFET动态电容与开关损耗特性，数据来源：)

从表3可以看出，决定高频硬开关损耗最为核心的指标——输出电容（Coss）仅为0.3nF，而引发寄生导通风险的反向传输电容（Crss）被抑制在惊人的0.02nF极限水平 。极低的米勒电容不仅显著缩短了开关时间，更大幅提升了系统对抗外部高频干扰的dv/dt免疫力 。

在动态开关能量消耗（Switching Energy）的精确测试中，条件被设定为严峻的1000V母线电压与120A满载电流。在175∘C的极端高温下，其开通能量损耗（Eon）低至1.94mJ，关断能量损耗（Eoff）也仅为3.21mJ 。令人瞩目的是，其在室温（25∘C）下的开通损耗Eon（2.92mJ）甚至略高于高温环境，这主要归因于室温下体二极管反向恢复行为参与程度的微小变化 。这种总开关损耗被控制在区区数个毫焦耳级别的表现，是传统大功率硅基IGBT模块完全无法触及的物理边界，赋予了系统在50kHz甚至100kHz以上极高频率下运行，依然能够将整机转换效率稳稳钉在99%以上的硬核实力 。

零反向恢复：SiC SBD二极管阵列的系统级贡献

在Boost升压电路中，续流二极管的反向恢复特性往往是限制系统效率提升的致命短板。传统硅基快恢复二极管（FRD）在硬关断瞬间会产生巨大的反向恢复电流（Irr），这不仅大幅增加了二极管自身的关断损耗，更为与之互补的开通开关管叠加了极其严重的开通损耗峰值，并伴随剧烈的高频电磁干扰（EMI）。

BMFC3L120R14E3B3模块主回路中的升压二极管（Boost SiC SBD：D11, D12, D21, D22）彻底终结了这一噩梦。

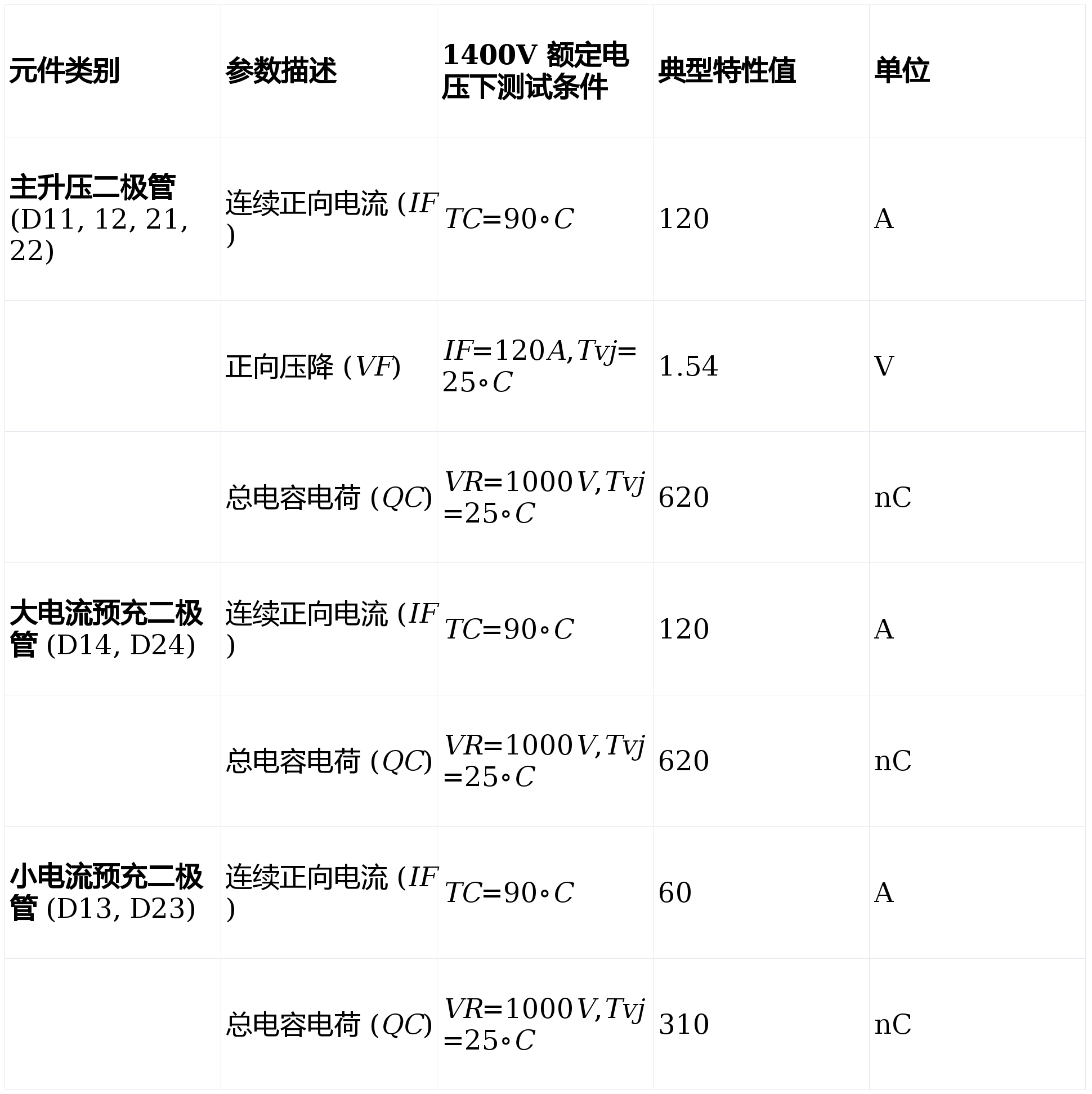

(表4：模块内置各级1400V SiC SBD二极管阵列核心参数，数据来源：)

如表4所示，这些耐压高达1400V、载流120A的主升压SiC SBD，在1000V反向偏置电压下的总电容电荷（QC）仅为极微小的620nC 。由于碳化硅肖特基二极管属于多数载流子导电器件，其理论上不存在少子复合带来的反向恢复电荷。这仅仅620nC的电荷量纯粹来自于结电容的充放电，与正向传导电流的大小、温度高低以及di/dt的切换速率几乎毫无关联。这一“零反向恢复”的完美特性，彻底清除了硬开关拓扑中的效率绊脚石，使得整个模块在满载工况下如丝般顺滑地进行纳秒级的高频切换 。

此外，从表4中还可以清晰看到，基本半导体在构建预充电网络时进行了极其精细的非对称设计匹配。外侧预充二极管（D14, D24）采用了与主回路同级别的120A大通流容量芯片，以应对直面母线电压瞬间的超大浪涌冲击；而内侧辅助二极管（D13, D23）则优化采用了60A规格芯片，在确保完成飞跨电容稳压任务的同时，精准控制了模块的整体体积与成本 。

极致热力学与开尔文源极的机械封装创新

大功率模块的性能天花板，在很大程度上由其热管理能力和机械寄生参数所决定。BMFC3L120R14E3B3采用了业界成熟且极具扩展性的E3B标准封装，并赋予了其多维度的底层材料升级。

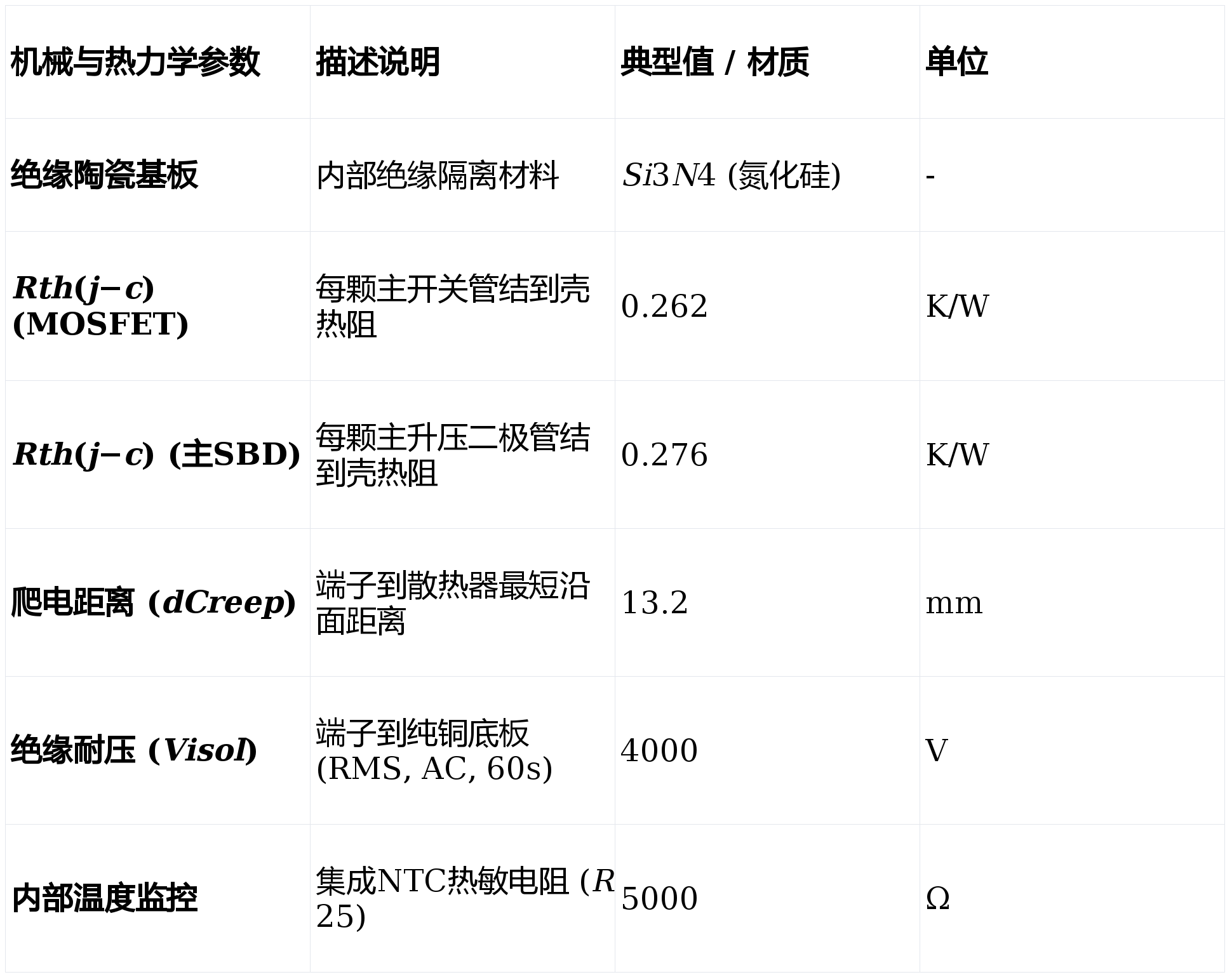

(表5：模块核心机械封装与热力学特性，数据来源：)

针对光伏风电等恶劣户外环境对高可靠性的诉求，该模块抛弃了传统的氧化铝（Al2O3）陶瓷衬底，全面升级为具备航天级可靠性的氮化硅（Si3N4）陶瓷基板 。氮化硅材料完美融合了极高的热导率与非凡的机械断裂韧性，从物理机制上彻底克服了在剧烈温度波动下因热膨胀系数不匹配导致的覆铜层剥离现象，赋予了模块长达数十年的超强热循环（Power Cycling）寿命极限 。配合纯铜基底，主MOSFET芯片的热阻被压榨至极限的0.262K/W，确保了高频极速开关产生的瞬态热量能够被顺畅疏导 。

在引脚电气布局方面，随着开关频率迈入数百千赫兹级别，极高的电流变化率（di/dt）会在主回路寄生电感上激发出剧烈的感生电动势。如果驱动回路与主功率回路共用同一地线，该电动势会直接抵消外部施加的栅极驱动电压，导致开关过程严重拖沓甚至引发灾难性的高频寄生振荡。为了从根本上拔除这一毒瘤，模块引脚阵列中全面引入了分离的开尔文源极（Kelvin Source，如引脚KSA1, KSA2, KSB1, KSB2）连接 。这种无感信号回路设计使得门极驱动器能够完全无视数百安培主电流的狂暴涌动，以最纯净的电压信号精确操控芯片的每一次纳秒级翻转 。此外，模块还全系采用了Press-FIT压接针脚技术，免除了二次波峰焊导致的热应力损伤，并集成了高精度NTC温度传感器，为上位机的动态降温策略提供了毫秒级的精准数据支撑 。

战略级市场应用图景：从集中式MPPT到泛储能生态

倾佳杨茜之所以投入海量资源力推这款1400V FC3L模块，正是因为其核心技术参数完美契合了全球能源革命中三大最为核心的高增量应用场景 。

2000V 巨型光伏地面电站的 MPPT 动力引擎

在超大型集中式光伏阵列中，受到云层遮挡、组件老化不一等局部阴影（Partial Shading）效应的严重干扰，光伏阵列的功率输出曲线往往呈现极其复杂的全局多峰值特性 。逆变器前级的Boost转换器必须每秒成千上万次地执行优化最大功率点跟踪（MPPT）算法（如扰动观察法P&O、粒子群算法PSO等），以确保系统随时捕获每一丝微弱的光照能量 。

传统的硅基逆变器由于受限于IGBT的开关损耗，其开关频率通常被迫限制在十数千赫兹，导致算法采样和动态跟踪步长极大，在快速光照突变时会白白丢失大量发电收益。而在搭载BMFC3L120R14E3B3模块的2000V光伏系统中，借助FC3L拓扑的频率倍增效应与SiC器件自身的极低开关损耗，电感实际工作频率可以轻松被推升至100kHz以上级别 。这种超高频实时控制能力使得MPPT算法的响应延迟缩短至微秒级，即使在极其复杂的局部阴影条件下，系统也能够凭借如手术刀般精准的微小步长，极速锁定并稳定在绝对最大功率点上，将稳态波动限制在1%以下，大幅度提升全生命周期发电量 。同时，1400V器件构建的FC3L拓扑为突破2000V直流母线扫清了最后的底层物理障碍，使得单台逆变器处理更庞大光伏阵列的愿景成为现实 。

高压大型电池储能系统（BESS）与双向PCS

为平抑光伏与风电等间歇性可再生能源对大电网的猛烈冲击，全球GWh级别的兆瓦级储能电站正在以前所未有的速度拔地而起 。为了削减内部输电损耗并提升能量密度，电池组集群电压（DC-Link）正快速迈向1500V并持续探高 。

在连接电池舱与电网的核心网关——双向储能变流器（PCS）中，BMFC3L120R14E3B3模块展现出了极具统治力的效率表现。得益于飞跨电容多电平梯形波形的低dv/dt特性以及碳化硅体二极管极低的恢复损耗，该模块在电池充放电的双向功率流转中均能斩获超越99.5%的极致转换效率 。这不仅减少了每一次电量循环中的直接经济损失，更彻底减轻了储能集装箱内部液冷空调体系的功耗负担，有效延缓了由系统内部整体温升导致的高昂锂电池组热衰减进程，为资产持有者带来了丰厚的增量投资回报（ROI） 。

拥抱AI算力爆发与V2H车网互联时代的降维打击

倾佳杨茜的前瞻视野并未局限于传统的新能源发电领域，而是敏锐地延伸至了交通电动化与数字化转型的最前沿 。在车载充电到户（Vehicle-to-Home, V2H）及更大范围的车网互联（V2X）生态中，电动汽车正演化为分布式的家庭备用储能巨兽 。高频化、小型化的SiC飞跨电容拓扑技术能够轻易被移植至高阶车载充电机（OBC）与家庭智能双向网关中，以极度紧凑的体积实现千瓦级乃至兆瓦级的能量吞吐，大幅提升家庭面对极端天气导致电网瘫痪时的能源韧性 。

此外，在当前如火如荼的通用人工智能（AGI）算力竞赛中，顶级AI训练GPU的单卡功耗预计将在2030年前飙升至惊人的3kW 。为了给这些发热巨兽供电，数据中心服务器的电源供应单元（PSU）正面临着极为残酷的功率密度极限拷问。在此领域，基于400V/1400V SiC器件构建的三电平飞跨电容图腾柱PFC（Totem-Pole PFC）架构，正成为满足500kHz超高频LLC谐振变换器前级馈电的终极形态 。BMFC3L120R14E3B3模块所代表的FC3L架构理念，正是这种跨界降维打击能力的最生动体现。

结语：不可阻挡的碳化硅革命与未来图景

面向2026年，全球能源系统跨越至2000V超高压直流架构的宏大技术演进已呈不可逆转之势 。在这场关乎人类可持续发展未来的宏大叙事中，传统的硅基器件与陈旧的拓扑架构已然触及了严苛的物理与经济学天花板。基本半导体BMFC3L120R14E3B3 1400V飞跨电容三电平SiC MOSFET模块的横空出世，以一种极具颠覆性的工程智慧，在微观芯片物理与宏观拓扑设计的完美交汇点上，斩断了阻碍高压高频大功率转换的终极戈迪亚斯之结。

该模块通过深度集成1400V耐压级别中极具传导优势的尖端SiC芯片、利用精妙的FC3L拓扑触发频率倍增效应以削减庞大的磁性组件、辅以创新的内部无感预充电二极管网络与航天级抗疲劳的Si3N4陶瓷封装基板，在全球电力电子业界树立了一座崭新的性能丰碑 。

在倾佳杨茜所大力倡导的“三个必然”产业战略的强力驱动下，这款模块早已超越了单一电子元器件的物理范畴，升华为加速全行业剥离对落后硅基IGBT路径依赖、重塑下一代高效光储LCOE经济学模型的战略级引擎 。全面拥抱以BMFC3L120R14E3B3为代表的飞跨电容碳化硅核心科技，不仅是中国逆变器与储能设备制造商在国际供应链大博弈中实现核心技术自主可控的关键突围路径，更是面向零碳经济时代，建立绝对市场统治力的历史必然抉择。
